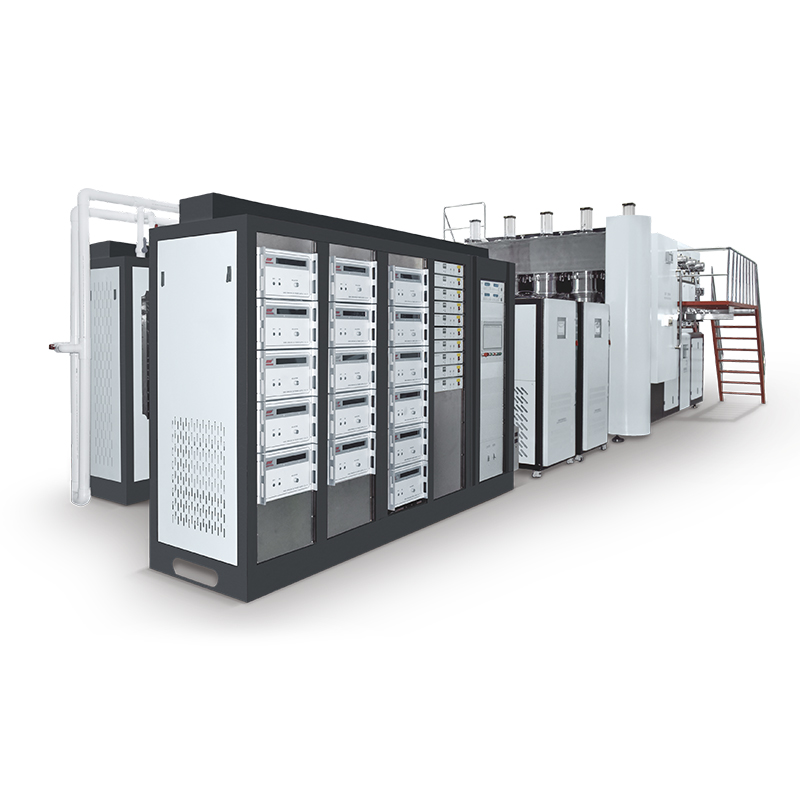

Peralatan foil tembaga PVD dan peralatan salutan penggulungan aluminium

Struktur asas dan fungsi foil tembaga dan peralatan penggulungan aluminium

● Struktur Pengangkutan: Dalam peralatan penggulungan foil tembaga, terdapat platform pengangkutan untuk mengangkut foil tembaga, dengan pelabuhan makan di satu hujung dan roller penggulungan di hujung yang lain. Satu sisi akhir makan platform penghantaran boleh dilengkapi dengan tempat duduk tetap. Hujung atas kerusi tetap disambungkan ke plat pengapit bergerak untuk mengepung foil tembaga. Galas di bahagian atas kerusi tetap disambungkan ke aci penyambung, dan motor dipasang di hujung luar aci penyambung untuk memandu penghantaran.
● Bagi mesin duduk ketepatan CNC yang berkelajuan tinggi untuk kerajang tembaga, kerajang aluminium, dan filem logam, fungsinya adalah untuk memotong kertas kerajang yang digulung (termasuk foil tembaga, kerajang aluminium, dan lain-lain) ke lebar yang dikehendaki dan kemudian gulungkannya ke dalam roll. Ia mempunyai fungsi pembetulan yang tidak menentu dengan ketepatan pembetulan 土 0.5mm.
● Komponen penggulungan dan pelarasan: Peralatan penggulungan foil tembaga dilengkapi dengan sekeping pelarasan bergerak pada jadual penghantaran. Hujung sekeping pelarasan bergerak yang menghadap jadual penghantaran dipasang dengan plat tekanan. Permukaan bawah plat tekanan dilampirkan pada foil tembaga, dan blok gelongsor dipasang dengan tetap di sisi sekeping pelarasan bergerak. Blok gelongsor disambungkan ke kereta api gelongsor di bawah (rel gelongsor ditetapkan pada kerusi sokongan), dan baffle dipasang secara tetap di sisi foil tembaga di hujung luar plat tekanan. Apabila terdapat sedikit sisihan dalam kerajang tembaga, gelangsar boleh ditolak untuk memandu plat tekanan untuk meluncur ke belakang dan sebagainya di atas kereta api slaid, supaya baffle boleh menolak foil tembaga lurus. Satu sisi rel slaid boleh dilengkapi dengan silinder teleskopik, dan hujung output silinder teleskopik dipasang pada slider untuk memacu gelangsar untuk slaid.
● Platform penghantaran dilengkapi dengan komponen pelarasan tetap berhampiran roller penggulungan, termasuk plat tekanan kedua, dan akhirnya juga dipasang dengan baffle. Plat tekanan dan plat tekanan kedua masing -masing ditetapkan pada kedua -dua belah platform penghantaran.

Penggunaan peralatan

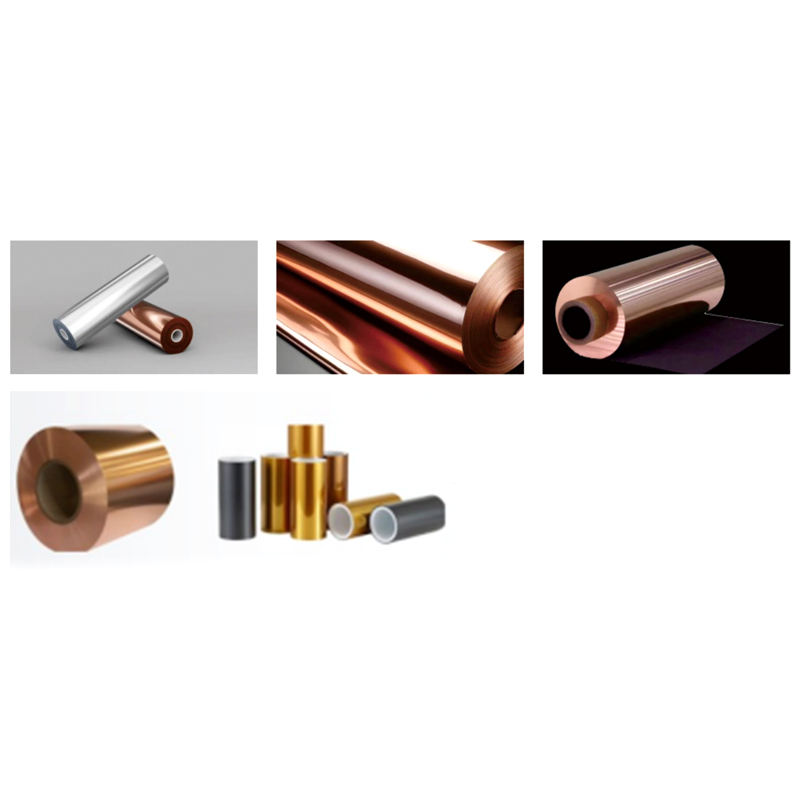

● Dari segi pengeluaran dan pemprosesan: Ia digunakan terutamanya untuk foil tembaga dan kerajang aluminium penggulungan semasa proses pengeluaran foil tembaga dan kerajang aluminium, bahan foil yang diproses digulung. Sebagai contoh, ia memainkan peranan penting dalam proses memotong kerajang aluminium yang digulung, kerajang tembaga, kertas, dan filem ke lebar yang dikehendaki dan menggulungnya ke dalam gulungan.
● Dari segi meningkatkan kecekapan dan kualiti pengeluaran: Peralatan berliku dengan fungsi mencegah kerajang tembaga daripada menyimpang semasa proses penggulungan dapat menghalang kerajang tembaga dari penggulungan secara rawak pada roller penggulungan, menghalang kerajang tembaga daripada dihancurkan dan rosak, dengan itu meningkatkan kecekapan penggulungan dan kualiti produk akhir.

berkongsi:
Sebelumnya: Peralatan salutan vakum gentian gentian bahan fleksibel Seterusnya: No next product
Parameter produk

● Saiz dan Berat Berkaitan: Dimensi luaran dari mesin slit ketepatan CNC pelbagai kelajuan tinggi untuk kerajang tembaga, kerajang aluminium, dan filem logam adalah
2170x1080x980 (mm), dengan berat 3 (t), berat enjin utama 3000kg, dan berat kotak kawalan 100kg.
● Berkaitan dengan bahan mentah dan produk siap: Diameter maksimum roll bahan mentah ialah 900mm, lebar maksimum adalah 500mm, dan diameter dalaman antara 50mm dan 90mm; Lebar minimum produk siap ialah 20mm, dan diameter luar maksimum penggulungan adalah 600mm.
● Pemotongan dan Berkaitan Berkaitan: Bilangan maksimum jalur pemotongan adalah 20, dengan dua batang penggulungan diameter 75mm dan dua aci penggulungan. Kelajuan pemotongan adalah 0-150m/min, dan bahan pemotongan adalah kerajang aluminium (ketebalan 0.01-0.15mm) .

Produk disyorkan
KOTA Technology Limited Company

Mengenai kita

KOTA Technology Limited Company Ditubuhkan pada tahun 2012, dengan modal berdaftar 10 juta yuan, adalah perusahaan berteknologi tinggi kebangsaan.
Beribu pejabat di Shanghai, China, syarikat itu mempunyai beberapa anak syarikat milik penuh dan memegang anak syarikat di Nantong, Yancheng dan tempat-tempat lain di wilayah Jiangsu, dan telah menubuhkan pusat R & D di China dan Jepun untuk menyusun pasaran global. Pada masa ini, syarikat itu telah berkembang menjadi pengeluar peralatan pintar tenaga baru yang terkenal, dan merupakan perusahaan dalam bidang peralatan foil tembaga lithium di negara ini. Pasukan teknikal teras syarikat yang diketuai oleh Encik Matsuya di Nagoya, Jepun, memberi tumpuan kepada pembangunan dan integrasi peralatan pembuatan dan sistem automasi mewah dalam bidang peralatan elektromekanik ketepatan tinggi. Melalui pengenalan konsep teknologi canggih dan reka bentuk Jepun dan import bahagian ketepatan asal dari Jepun, pelbagai produk peralatan yang dihasilkan oleh syarikat telah menjadi penanda aras industri.

Kehormatan

  • kehormatan
    Sijil paten
  • kehormatan
    Sijil paten
  • kehormatan
    Sijil paten
  • kehormatan
    Sijil paten
  • kehormatan
    Sijil paten
  • kehormatan
    Sijil paten
  • kehormatan
    Sijil paten
  • kehormatan
    Sijil paten

Berita

Hubungi kami sekarang

Knowledge Industri

1. Struktur asas dan fungsi foil tembaga dan peralatan penggulungan kerajang aluminium
Peralatan foil tembaga PVD dan peralatan salutan penggulungan aluminium adalah penting untuk pengeluaran gulungan kerajang berkualiti tinggi dan cekap, dan di Hongtian Technology Co., Ltd., kami pakar dalam reka bentuk dan pembuatan sistem ini. Peralatan ini berstruktur untuk memastikan pengangkutan, pemotongan, dan penggulungan bahan -bahan foil tembaga dan aluminium yang lancar ke dalam gulungan padat. Struktur asas peralatan ini termasuk komponen utama seperti struktur pengangkutan, komponen penggulungan dan pelarasan, dan sistem kawalan yang bekerjasama untuk mengekalkan kestabilan dan ketepatan proses penggulungan.
Struktur pengangkutan adalah penting untuk operasi lancar peralatan, kerana ia bertanggungjawab untuk menggerakkan kerajang melalui sistem. Pada akhir pemakanan sistem, foil tembaga atau aluminium dimuatkan ke platform pengangkutan melalui pelabuhan pemakanan. Platform pengangkutan biasanya mempunyai tempat duduk tetap di satu sisi, dengan plat pengapit bergerak untuk mengamankan kerajang ketika ia bergerak. Plat pengapit ini dilampirkan pada aci penyambung yang didorong oleh motor, yang membolehkan kerajang bergerak secara konsisten melalui sistem. Platform pengangkutan memastikan bahawa kerajang diselaraskan dan disimpan, yang penting untuk mengekalkan kualiti dan mencegah kedutan atau misalignment semasa penggulungan.
Komponen penggulungan dan pelarasan adalah penting untuk memastikan penjajaran yang betul dari kerajang kerana ia luka ke roller. Komponen ini termasuk plat tekanan yang menekan pada kerajang, menyimpannya di tempatnya. Apabila terdapat sisihan dalam kedudukan kerajang, sistem menggunakan mekanisme blok gelongsor dan gelongsor untuk menyesuaikan penjajaran secara automatik. Baffle memastikan bahawa foil tetap lurus semasa penggulungan. Sistem pelarasan ini menjamin bahawa produk akhir luka dengan ketat dan sama rata, mencegah kecacatan dalam gulungan kerajang yang boleh berlaku dari misalignment atau ketegangan yang tidak rata.
Di Hongtian Technology Co., Ltd., kami sangat bangga dengan kejuruteraan maju dan ketepatan peralatan penggulungan tembaga dan aluminium kami. Dengan mengintegrasikan teknologi canggih dan prinsip reka bentuk Jepun yang terbukti, kami menyediakan penyelesaian yang meningkatkan kecekapan dan ketepatan proses penggulungan foil. Ini memastikan bahawa pengeluar dapat memenuhi piawaian pengeluaran yang tinggi, menghasilkan gulungan foil tembaga dan aluminium yang sempurna untuk pelbagai industri, termasuk aplikasi elektronik dan penyimpanan tenaga.

2. Penggunaan Peralatan: Meningkatkan Kecekapan dan Kualiti Produk
Peralatan penggulungan untuk kerajang tembaga dan kerajang aluminium memainkan peranan penting dalam memastikan pengeluaran yang cekap dan produk akhir berkualiti tinggi. Di Hongtian Technology Co., Ltd., kami mengkhususkan diri dalam membangunkan mesin canggih yang bukan sahaja menyelaraskan pengeluaran tetapi juga meningkatkan kualiti keseluruhan gulungan kerajang. Mesin -mesin ini direka untuk mengendalikan kerumitan penggulungan kerajang, menangani isu -isu seperti sisihan foil, kawalan ketegangan, dan pencegahan kerosakan bahan semasa penggulungan.
Dari segi pengeluaran dan pemprosesan, peralatan kami memastikan bahawa foil tembaga dan aluminium luka ke dalam gulungan dengan dimensi yang tepat dan kualiti seragam. Proses ini bermula dengan pemotongan kerajang mentah ke dalam jalur lebar yang dikehendaki dengan menggunakan mesin slits ketepatan CNC yang berkelajuan tinggi. Sebaik sahaja bahan itu dipotong, ia dimasukkan ke dalam sistem penggulungan, di mana foil luka ke penggelek. Struktur pengangkutan memastikan pergerakan bahan yang lancar, sementara komponen penggulungan dan pelarasan mengekalkan penjajaran yang betul sepanjang proses.
Manfaat utama peralatan ini adalah keupayaannya untuk mencegah sisihan foil tembaga atau aluminium semasa penggulungan. Tanpa ketegangan dan penjajaran yang betul, kerajang boleh menjadi salah, mengakibatkan gulungan luka yang tidak rata atau longgar. Peralatan kami menggunakan kereta api gelongsor lanjutan dan mekanisme blok gelongsor, ditambah pula dengan plat tekanan dan baffles, secara automatik membetulkan sebarang salah nyata dan memastikan kerajang luka dengan cara yang konsisten dan terkawal. Keupayaan ini meningkatkan kecekapan proses penggulungan dengan mencegah kesilapan yang boleh menyebabkan sisa atau kecacatan.
Dengan memastikan bahawa kerajang luka dengan betul, peralatan kami juga menyumbang kepada pencegahan kerosakan kerajang. Foil tembaga dan aluminium adalah bahan yang halus, dan penggulungan yang tidak wajar boleh menyebabkan penghancuran, berkerut, atau bentuk kerosakan lain. Dengan menyediakan kawalan yang tepat terhadap ketegangan dan penjajaran, peralatan meminimumkan risiko isu-isu tersebut, mengakibatkan produk siap berkualiti tinggi. Ini amat penting dalam industri seperti elektronik dan penyimpanan tenaga, di mana kualiti kerajang adalah penting untuk prestasi produk akhir.

3. Parameter teknikal dan spesifikasi untuk prestasi yang dioptimumkan
Untuk memastikan bahawa Peralatan foil tembaga PVD dan peralatan salutan penggulungan aluminium Memenuhi keperluan khusus pengeluar, adalah penting untuk mempertimbangkan parameter teknikal dan spesifikasi peralatan. Di Hongtian Technology Co., Ltd., kami telah membangunkan sistem penggulungan maju yang menawarkan prestasi dan fleksibiliti yang luar biasa, disesuaikan untuk memenuhi tuntutan persekitaran pengeluaran moden.
Spesifikasi teknikal mesin slits ketepatan CNC yang berkelajuan tinggi kami direka untuk memberikan prestasi yang mantap dan cekap. Peralatan ini mempunyai dimensi luaran 2170x1080x980 mm, dengan jumlah berat 3 tan. Enjin utama beratnya kira -kira 3000 kg, manakala kotak kawalan menambah 100 kg tambahan kepada jumlah berat. Spesifikasi ini menjadikan mesin padat namun cukup kuat untuk mengendalikan pengeluaran pengeluaran berskala besar sambil mengekalkan ketepatan dan kestabilan.
Peralatan ini juga direka untuk menampung pelbagai bahan mentah dan produk siap. Diameter maksimum roll bahan mentah adalah 900mm, dan lebar maksimum adalah 500mm, membolehkannya mengendalikan gulungan besar tembaga atau aluminium. Diameter dalaman roll boleh berkisar antara 50mm hingga 90mm, memastikan fleksibiliti dalam jenis bahan yang boleh diproses. Sebaik sahaja bahan mentah diproses, mesin boleh menghasilkan gulungan foil selesai dengan lebar minimum 20mm dan diameter luar maksimum 600mm. Fleksibiliti ini menjadikan peralatan sesuai untuk pelbagai keperluan pengeluaran, dari operasi kecil hingga besar-besaran.
Salah satu ciri yang paling penting dalam peralatan kami ialah keupayaan pemotongan dan penggulungannya. Kelajuan pemotongan boleh diselaraskan antara 0 dan 150 meter seminit, menjadikannya sesuai untuk kedua-dua pengeluaran berkelajuan tinggi dan aplikasi pemotongan ketepatan. Peralatan ini mampu mengendalikan sehingga 20 jalur pemotongan sekaligus, yang meningkatkan daya tampung garis pengeluaran. Aci penggulungan mempunyai diameter 75mm, memastikan bahawa foil luka secara merata dan ketat ke roller. Reka bentuk lanjutan ini memastikan bahawa peralatan dapat memenuhi piawaian tinggi yang diperlukan dalam industri seperti elektronik, di mana ketepatan dan kualiti adalah yang paling utama.
